مدار کالیبراسیون دبی‌سنج
کالیبراسیون چیست؟
کالیبراسیون فرآیندی علمی و سیستماتیک است که در آن عملکرد دستگاه‌های اندازه‌گیری با استانداردهای مرجع مقایسه می‌شود. هدف اصلی از کالیبراسیون، اطمینان از دقت و صحت داده‌ها و کاهش خطاهای اندازه‌گیری است.
چرا مدار کالیبراسیون دبی‌سنج مهم است؟
افزایش دقت و قابلیت اطمینان دستگاه‌های اندازه‌گیری.
کاهش خطرات ناشی از خطاهای اندازه‌گیری در صنایع حساس.
حفظ کیفیت محصولات و فرآیندهای صنعتی.
کمک به کاهش هزینه‌ها با جلوگیری از توقف‌های ناگهانی تجهیزات.
فلو‌متر چیست؟
فلو‌متر ابزاری است که برای اندازه‌گیری میزان جریان سیال (مایعات یا گازها) در خطوط لوله یا سیستم‌های انتقال سیال استفاده می‌شود. بسته به نوع کاربرد، فلو‌مترها به روش‌های مختلفی جریان را اندازه‌گیری می‌کنند.
انواع فلو‌مترها و کاربردهای آن‌ها
1. فلو‌مترهای مکانیکی
از قطعات متحرک برای اندازه‌گیری جریان استفاده می‌کنند.
مناسب برای مایعات با ویسکوزیته پایین مانند آب و روغن.
مثال‌ها:
فلو‌متر توربینی
فلو‌متر جابجایی مثبت
2. فلو‌مترهای الکترومغناطیسی (Magnetic Flowmeter)
برای اندازه‌گیری جریان مایعات رسانا مانند آب و اسیدها استفاده می‌شوند.
بر اساس قانون فارادی عمل می‌کنند.
مزایا:
بدون قطعات متحرک، کاهش احتمال خرابی
دقت بالا
3. فلو‌مترهای اولتراسونیک
از امواج صوتی برای اندازه‌گیری جریان استفاده می‌کنند.
انواع:
نوع ترانزیت تایم
نوع داپلر
مناسب برای مایعات و گازها.
4. فلو‌مترهای جرمی (Mass Flowmeter)
جریان جرمی سیال را مستقیماً اندازه‌گیری می‌کنند.
مثال:
فلو‌متر کوریولیس، مناسب برای گازها و مایعات.
5. فلو‌مترهای تفاضلی (Differential Pressure Flowmeter)
بر اساس تغییر فشار در مسیر جریان کار می‌کنند.
مثال‌ها:
اوریفیس پلیت
ونتوری
فرآیند مدار کالیبراسیون دبی‌سنج
1. آماده‌سازی مدار کالیبراسیون دبی‌سنج
تمیز کردن فلو‌متر و بررسی شرایط فیزیکی آن.
اطمینان از سلامت اتصالات و عدم وجود نشتی.
2. انتخاب استاندارد مرجع
انتخاب یک فلو‌متر مرجع با دقت بالا که به طور مرتب کالیبره شده باشد.
3. اندازه‌گیری و مقایسه
عبور سیال با نرخ مشخص از هر دو فلو‌متر (فلو‌متر تحت تست و فلو‌متر مرجع).
ثبت داده‌ها و مقایسه خروجی‌ها.
4. تنظیم و اصلاح
اصلاح تنظیمات فلو‌متر در صورت وجود انحراف از مقدار استاندارد.
5. تست نهایی و صدور گواهی
پس از اطمینان از صحت اندازه‌گیری‌ها، گواهی کالیبراسیون صادر می‌شود.
کاربردهای مدار کالیبراسیون دبی‌سنج
1. صنایع نفت و گاز
اندازه‌گیری جریان نفت خام، گاز طبیعی و فرآورده‌های پالایشگاهی.
نظارت بر جریان خطوط لوله و جلوگیری از نشتی.
2. تصفیه آب و فاضلاب
کنترل جریان آب در مراحل مختلف تصفیه.
مدیریت مصرف آب در صنایع.
3. صنایع غذایی و دارویی
اندازه‌گیری دقیق مواد اولیه مایع.
تضمین کیفیت و یکنواختی محصولات.
4. هوافضا
اندازه‌گیری و کنترل جریان سوخت در موتورها و سیستم‌های پیشران.
نکات مهم در انتخاب فلو‌متر
نوع سیال: آیا سیال مایع، گاز یا دو‌فازی است؟
محدوده دمایی و فشاری: فلو‌متر باید بتواند در شرایط عملیاتی خاص کار کند.
دقت مورد نیاز: دقت اندازه‌گیری چقدر حیاتی است؟
قابلیت نگهداری: آیا فلو‌متر نیاز به تعمیر و نگهداری مکرر دارد؟
منابع خارجی مدار کالیبراسیون دبی‌سنج
فهرست مطالب

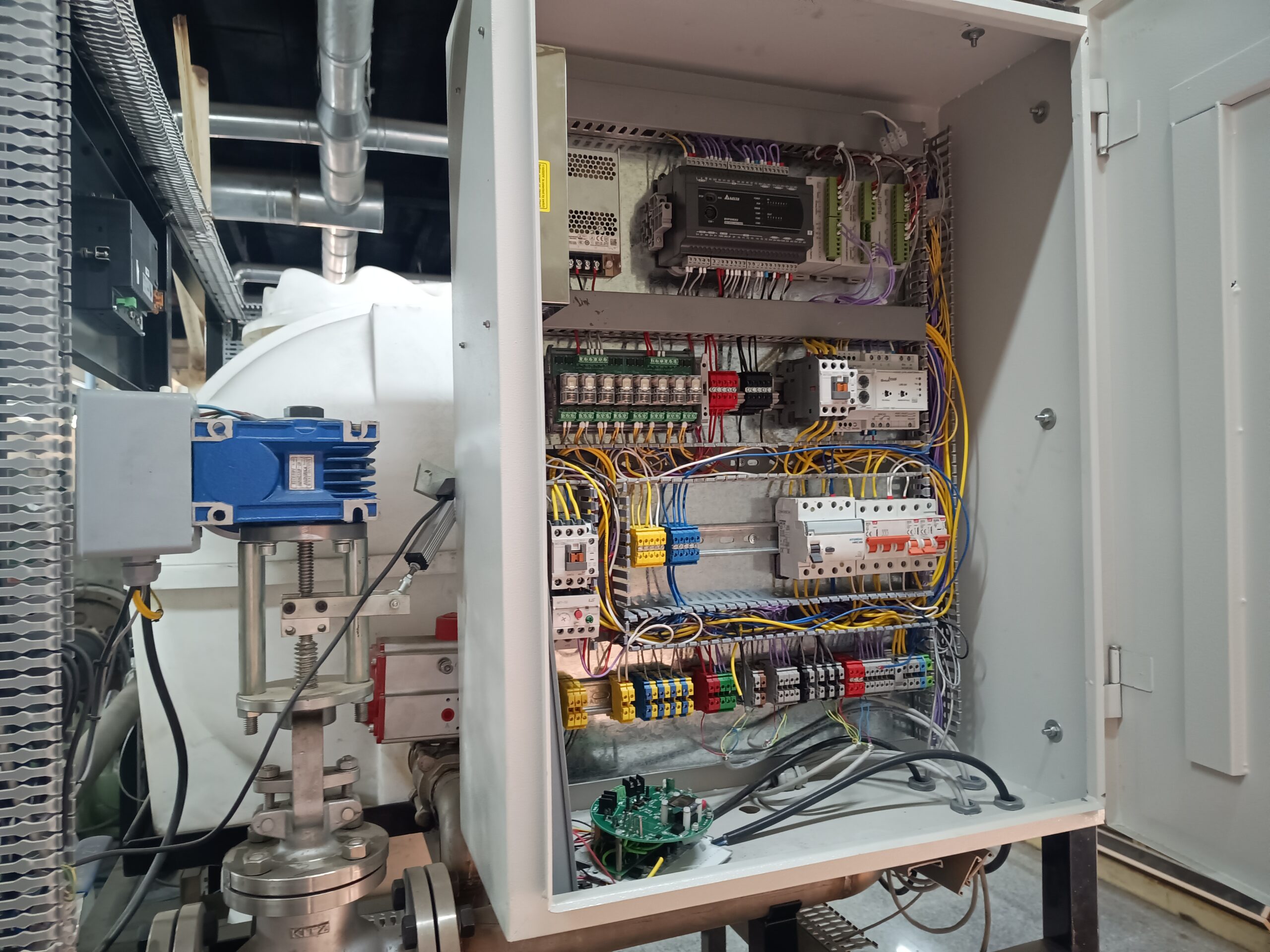

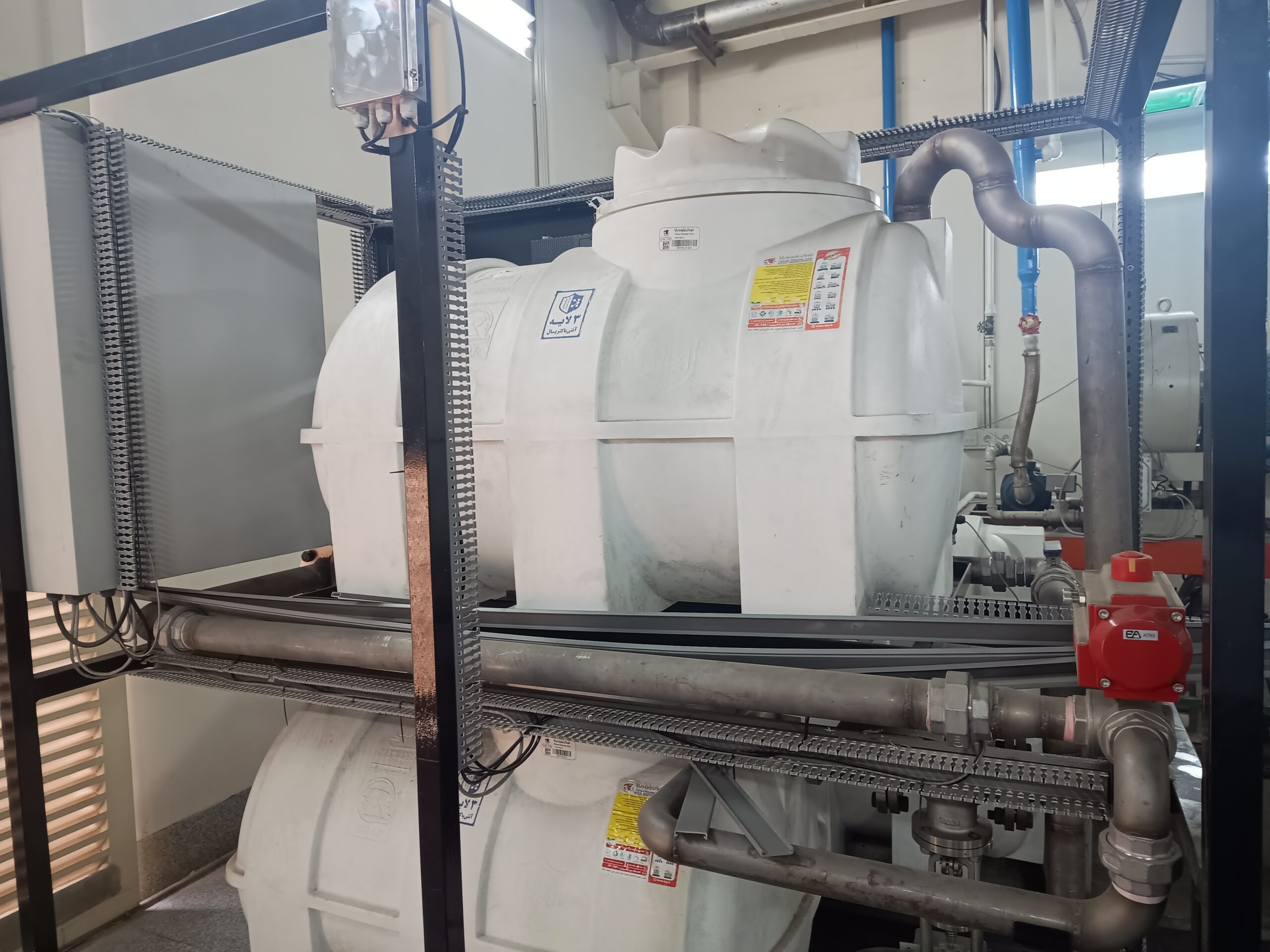

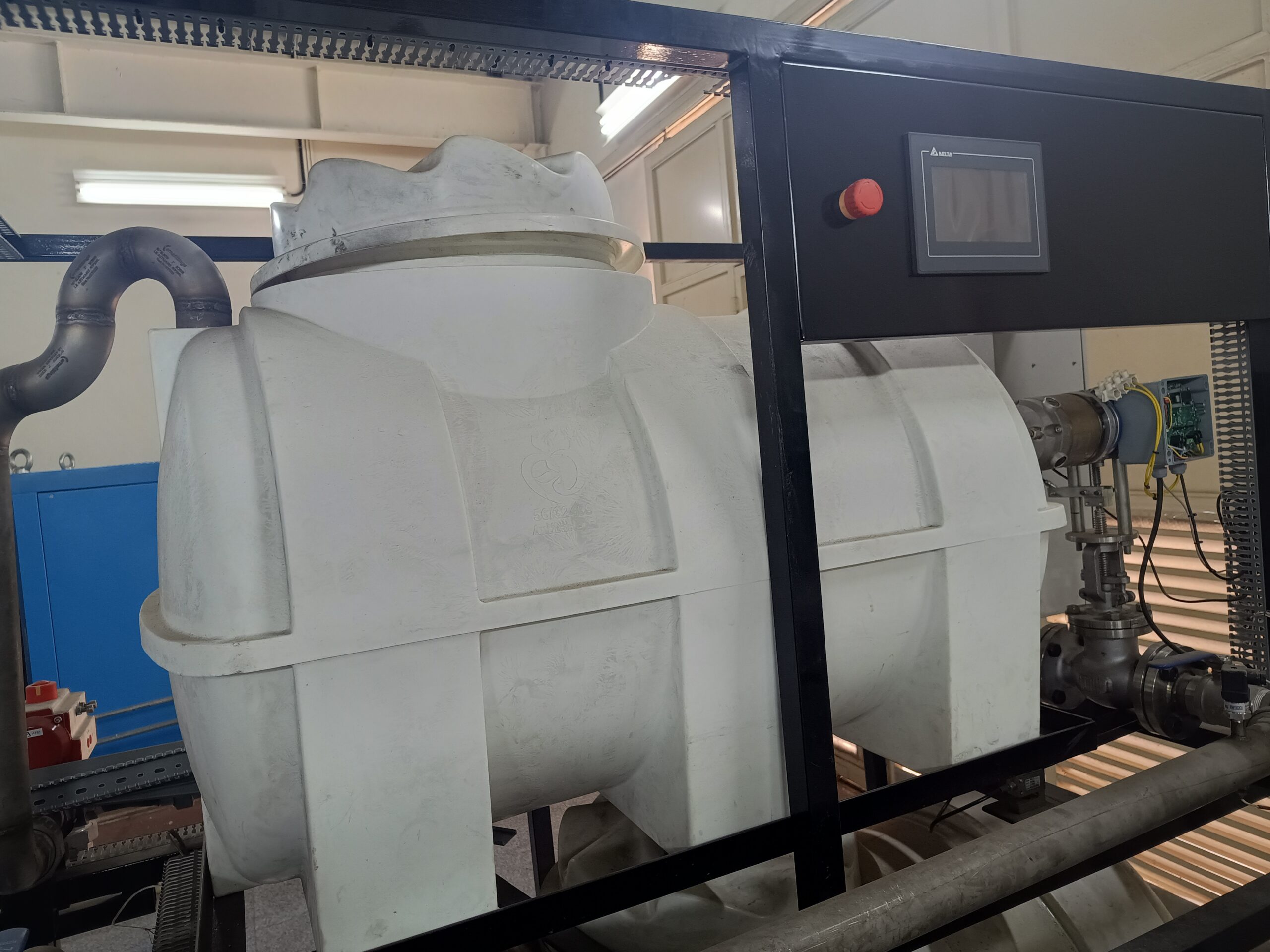

تصاویر مدار کالیبراسیون دبی‌سنج
کالیبراسیون چیست و چه هدفی دارد؟
✅ کالیبراسیون فرآیندی علمی برای مقایسه عملکرد دستگاه‌های اندازه‌گیری با استانداردهای مرجع است تا دقت، صحت داده‌ها و کاهش خطاهای اندازه‌گیری تضمین شود.
چرا کالیبراسیون برای فلو‌مترها اهمیت ویژه‌ای دارد؟
✅ زیرا هر گونه خطا در اندازه‌گیری دبی می‌تواند باعث آسیب به فرآیندهای صنعتی حساس، کاهش کیفیت محصولات، توقف تجهیزات و افزایش هزینه‌ها شود.
فلو‌متر چیست؟
✅ فلو‌متر دستگاهی است که جریان حجمی یا جرمی مایعات و گازها را در سیستم‌های لوله‌کشی اندازه‌گیری می‌کند.
انواع فلو‌مترهای مکانیکی کدامند و چه کاربردی دارند؟
✅ شامل فلو‌متر توربینی و جابجایی مثبت هستند و بیشتر برای مایعات با ویسکوزیته پایین مانند آب و روغن استفاده می‌شوند.
فلو‌متر الکترومغناطیسی چگونه کار می‌کند؟
✅ بر اساس قانون فارادی با القای ولتاژ در سیال رسانا کار می‌کند و برای مایعات رسانا مانند آب و اسیدها مناسب است.
فلو‌متر اولتراسونیک در چه شرایطی به کار می‌رود؟
✅ از امواج صوتی برای اندازه‌گیری دبی مایعات و گازها استفاده می‌کند و شامل دو نوع ترانزیت تایم و داپلر است.
فلو‌متر جرمی (Mass Flowmeter) چه ویژگی دارد؟
✅ جریان جرمی سیال را مستقیماً اندازه‌گیری می‌کند؛ مانند فلو‌متر کوریولیس که برای گازها و مایعات مناسب است.
فلو‌مترهای تفاضلی چگونه جریان را می‌سنجند؟
✅ با اندازه‌گیری افت فشار ایجاد شده در مسیر جریان (اوریفیس پلیت، ونتوری و …) دبی را محاسبه می‌کنند.
فرآیند کالیبراسیون فلو‌مترها شامل چه مراحل اصلی است؟
✅ آماده‌سازی دستگاه، انتخاب استاندارد مرجع، اندازه‌گیری و مقایسه، تنظیم و اصلاح و در پایان تست نهایی و صدور گواهی کالیبراسیون.
کاربردهای اصلی فلو‌مترها در کدام صنایع دیده می‌شود؟
✅ در صنایع نفت و گاز، تصفیه آب و فاضلاب، صنایع غذایی و دارویی و صنایع هوافضا برای کنترل دقیق جریان سیالات.
