طراحی توربوماشین‌ها

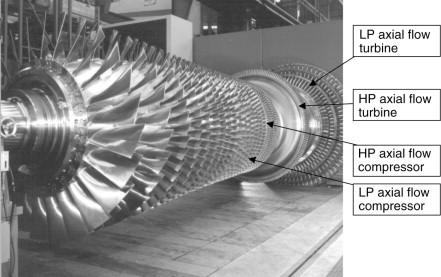

طرحواره کلی کمپرسور و توربین محوری
فهرست مطالب
طراحی توربوماشین‌ها
1. اصول طراحی توربین‌ها
توربین‌ها دستگاه‌هایی هستند که انرژی را از جریان سیال (گاز، بخار یا آب) گرفته و آن را به انرژی مکانیکی تبدیل می‌کنند. طراحی توربین‌ها نیازمند درک دقیق دینامیک سیالات، مکانیک و ترمودینامیک است.
الف) دینامیک سیالات و آیرودینامیک
سیستم‌های توربینی معمولاً به صورت مجموعه‌ای از پره‌ها (Blades) و دیسک‌ها (Disks) طراحی می‌شوند که در یک روتور چرخش می‌کنند. سیال (گاز، بخار یا آب) از طریق استاتورها وارد می‌شود و پس از عبور از این اجزاء، انرژی آن به انرژی مکانیکی تبدیل می‌شود.
تئوری پره‌ها: طراحی پره‌ها به طور ویژه برای بهینه‌سازی جریان سیال و کم کردن افت‌ها انجام می‌شود. پره‌ها باید به گونه‌ای طراحی شوند که جریان به صورت لایه‌ای (laminar) باشد تا از تلاطم و کاهش کارایی جلوگیری شود. همچنین، زاویه حمله پره‌ها باید برای جلوگیری از شکست توربینی بهینه شود.
CFD (دینامیک سیالات محاسباتی): برای شبیه‌سازی رفتار جریان سیال در اطراف پره‌ها و استاتورها از نرم‌افزارهای CFD استفاده می‌شود. این شبیه‌سازی‌ها به مهندسان کمک می‌کند تا طرح‌های مختلف پره و ساختار توربین را بررسی کرده و بهینه‌سازی کنند.
ب) ترمودینامیک
چرخه حرارتی توربین‌ها: توربین‌ها معمولاً در سیستم‌های نیروگاهی به کار می‌روند که بر اساس چرخه‌های ترمودینامیکی مانند چرخه رانکین (Rankine Cycle) برای توربین‌های بخار و چرخه براچین (Brayton Cycle) برای توربین‌های گازی عمل می‌کنند. طراحی توربین‌ها در این زمینه به نحوی است که حداکثر انرژی از بخار یا گاز داغ استخراج شود.
تبدیل انرژی: در توربین‌ها، سیال (مانند بخار یا گاز) از طریق پره‌ها عبور کرده و انرژی حرارتی خود را به انرژی مکانیکی تبدیل می‌کند. این فرایند باید به گونه‌ای طراحی شود که افت‌ها در تبدیل انرژی به حداقل برسد.
ج) مواد و دوام
توربین‌ها در دماهای بسیار بالا (مثلاً در موتورهای جت یا نیروگاه‌های بخار) کار می‌کنند. بنابراین، مواد به‌کاررفته باید دارای ویژگی‌های خاصی مانند مقاومت به خستگی، مقاومت به دماهای بالا و استحکام کششی باشند. آلیاژهای تیتانیوم، نیکل و سوپرآلیاژها اغلب در ساخت پره‌ها و روتورها به کار می‌روند.
2. اصول طراحی کمپرسورها
کمپرسورها دستگاه‌هایی هستند که گاز را فشرده کرده و فشار آن را افزایش می‌دهند. طراحی کمپرسورها نیازمند توجه به اصول پیچیده مکانیک سیالات، دینامیک و کنترل حرارت است.
الف) دینامیک سیالات و آیرودینامیک
کمپرسورهای محوری: در این کمپرسورها، گاز از طریق پره‌های روتور به طور تدریجی فشرده می‌شود. طراحی این پره‌ها به‌گونه‌ای است که جریان گاز به صورت محوری ادامه پیدا کند و از افت فشار در طول مسیر جلوگیری شود.
کمپرسورهای سانتریفیوژ: در این کمپرسورها، گاز توسط پره‌های روتور با سرعت بالا به سمت بیرون پرتاب شده و فشار آن افزایش می‌یابد. در این سیستم‌ها، انرژی جنبشی به انرژی فشار تبدیل می‌شود.
ملاحظات فنی در طراحی پره‌ها: در کمپرسورها، زاویه پره‌ها، سرعت گاز و ساختار روتور باید طوری طراحی شود که از تلاطم جلوگیری کرده و جریان سیال به صورت یکنواخت و بدون اختلال پیش برود.
ب) فرایند فشرده‌سازی
کمپرسورها معمولاً از چندین مرحله فشرده‌سازی استفاده می‌کنند تا فشار گاز به تدریج افزایش یابد. طراحی هر مرحله باید به گونه‌ای باشد که تلفات انرژی در هر مرحله به حداقل برسد و حداکثر فشار مورد نظر در خروجی به دست آید.
در کمپرسورهای پیستونی، گاز توسط پیستون‌ها فشرده می‌شود و در کمپرسورهای چرخشی، این کار با استفاده از مکانیزم‌های چرخشی انجام می‌شود.
ج) کنترل دما و تبرید
فشرده‌سازی گاز منجر به افزایش دما می‌شود، بنابراین نیاز به سیستم‌های خنک‌کننده یا تبرید داریم تا از داغ شدن بیش از حد گاز و آسیب به کمپرسور جلوگیری کنیم. سیستم‌های تبرید معمولاً به گونه‌ای طراحی می‌شوند که توانایی خنک‌سازی سریع و مؤثر گاز فشرده را داشته باشند.
3. تحلیل و طراحی به کمک نرم‌افزار
استفاده از نرم‌افزارهای مهندسی مانند CFD (دینامیک سیالات محاسباتی) و FEM (روش اجزای محدود) برای تحلیل رفتار سیالات و ساختار مکانیکی توربین‌ها و کمپرسورها ضروری است.
CFD: این نرم‌افزارها به مهندسان این امکان را می‌دهند که رفتار جریان سیال را در طول مسیر حرکت سیال از ورودی تا خروجی توربین یا کمپرسور شبیه‌سازی کرده و بهینه‌سازی کنند.
FEM: این نرم‌افزارها برای تحلیل استرس‌ها، کرنش‌ها و رفتار مکانیکی اجزای توربین و کمپرسور استفاده می‌شوند. به‌ویژه در پره‌های توربین و روتور کمپرسور که تحت فشار و دماهای شدید قرار دارند، استفاده از FEM می‌تواند به تحلیل و بهبود دوام قطعات کمک کند.
4. چالش‌های طراحی توربین‌ها و کمپرسورها
لرزش و آکوستیک: دستگاه‌های چرخشی مانند توربین‌ها و کمپرسورها معمولاً با لرزش‌های شدیدی مواجه می‌شوند. این لرزش‌ها می‌توانند منجر به شکست زودهنگام قطعات یا کاهش کارایی شوند. بنابراین، طراحی سیستم‌های متعادل‌کننده و جذب‌کننده لرزش بسیار مهم است.
خستگی مواد: در طراحی توربین‌ها و کمپرسورها، خستگی مواد یکی از بزرگ‌ترین چالش‌ها است. اجزای این دستگاه‌ها باید به گونه‌ای طراحی شوند که تحمل بارهای دینامیکی و نوسان‌های طولانی‌مدت را داشته باشند.
5. روش‌های بهینه‌سازی و نوآوری‌های جدید در طراحی توربوماشین‌ها
طراحی با استفاده از مواد پیشرفته: مواد پیشرفته مانند سوپرآلیاژهای مقاوم به دما و کامپوزیت‌ها می‌توانند عملکرد توربین‌ها و کمپرسورها را بهبود بخشند. این مواد به ویژه در بخش‌هایی که تحت فشار و دماهای بالا قرار دارند (مانند پره‌های توربین یا روتور کمپرسور) استفاده می‌شوند.
استفاده از چاپ سه‌بعدی: برای ساخت قطعات پیچیده و با دقت بالا از فناوری چاپ سه‌بعدی استفاده می‌شود که می‌تواند به کاهش هزینه‌ها و زمان ساخت کمک کند.
6. استانداردها و مقررات
طراحی توربین‌ها و کمپرسورها باید طبق استانداردهای بین‌المللی انجام شود تا ایمنی، کارایی و قابلیت اطمینان آنها تضمین شود. برخی از این استانداردها شامل:
ASME (انجمن مهندسان مکانیک آمریکا) برای طراحی توربین‌ها و کمپرسورها.
ISO 9001 برای مدیریت کیفیت در فرآیندهای تولید و طراحی.
API (انستیتو نفت آمریکا) برای طراحی کمپرسورهای صنعتی.
گام‌های اولیه در مسیر طراحی توربوماشین‌ها
طراحی و تحلیل توربین‌های بخار یکی از زمینه‌های تخصصی و در حال پیشرفت در مهندسی انرژی است که مرکز ما با تمرکز بر گسترش دانش و توسعه مهارت‌های خود در این حوزه فعالیت می‌کند. توربین‌های بخار، از جمله فناوری‌های پیچیده‌ای هستند که نقش حیاتی در سیستم‌های تولید انرژی دارند. مرکز ما با رویکردی مبتنی بر یادگیری مستمر و بهبود تدریجی، تلاش دارد تا با استفاده از روش‌های عددی پیشرفته و شبیه‌سازی‌های دقیق، به تحلیل بهینه‌تر این سیستم‌ها دست یابد.
در حال حاضر، روند طراحی ما شامل استفاده از تحلیل مین‌لاین به‌عنوان یک ابزار اولیه برای پیش‌بینی عملکرد کلی توربین است. این روش، چارچوبی مناسب برای ارزیابی توان تولیدی، بازدهی کلی و شناخت رفتار کلی سیال در توربین ارائه می‌دهد. پس از این مرحله، شبیه‌سازی‌های دینامیکی و گذرا برای هر استیج از توربین انجام می‌شود که شامل تحلیل مثلث‌های سرعت، محاسبه افت‌های انرژی، و بررسی تغییرات دما و فشار در جریان سیال است. در این فرآیند، از ابزارهای محاسباتی پیشرفته‌ای مانند MATLAB و HYSYS استفاده می‌کنیم که امکان انجام تحلیل‌های ترمودینامیکی و سیالاتی دقیق‌تر را فراهم می‌سازند.
یکی از حوزه‌های در حال توسعه در مرکز ما، تحلیل و شبیه‌سازی توربین‌های شعاعی(ROT) است. این نوع توربین‌ها به دلیل ساختار خاص خود، رفتار جریان پیچیده‌تری نسبت به توربین‌های محوری دارند و تحلیل دقیق آنها نیازمند شناخت عمیق‌تری از مفاهیم دینامیکی و ترمودینامیکی است. با وجود محدودیت در دسترسی به داده‌های تجربی کامل برای این نوع توربین‌ها، ما از منابع شبیه‌سازی معتبر و داده‌های تحقیقاتی برای پیشبرد مطالعات خود استفاده می‌کنیم. همچنین تلاش داریم تا با استفاده از داده‌های بنچمارک و مقایسه نتایج شبیه‌سازی با خروجی مقالات علمی، دقت و اعتبار تحلیل‌های خود را بهبود دهیم.
ما در مسیر رشد و یادگیری مداوم قرار داریم و تلاش می‌کنیم تا با ارتقای دانش تیم مهندسی خود، به نیازهای متنوع پروژه‌های صنعتی پاسخ دهیم. در حالی که بسیاری از ابزارها و روش‌های پیشرفته را در فرآیندهای خود به‌کار گرفته‌ایم، همچنان به دنبال آزمودن رویکردهای نوین و بهبود روش‌های جاری هستیم. هدف ما در این مسیر، ارتقای دقت در تحلیل‌ها، افزایش درک از رفتار توربین‌ها در شرایط مختلف عملیاتی، و حرکت به سوی طراحی‌های بهینه‌تر و قابل اطمینان‌تر برای پروژه‌های آینده است.
منابع خارجی طراحی توربوماشین‌ها
فهرست مطالب

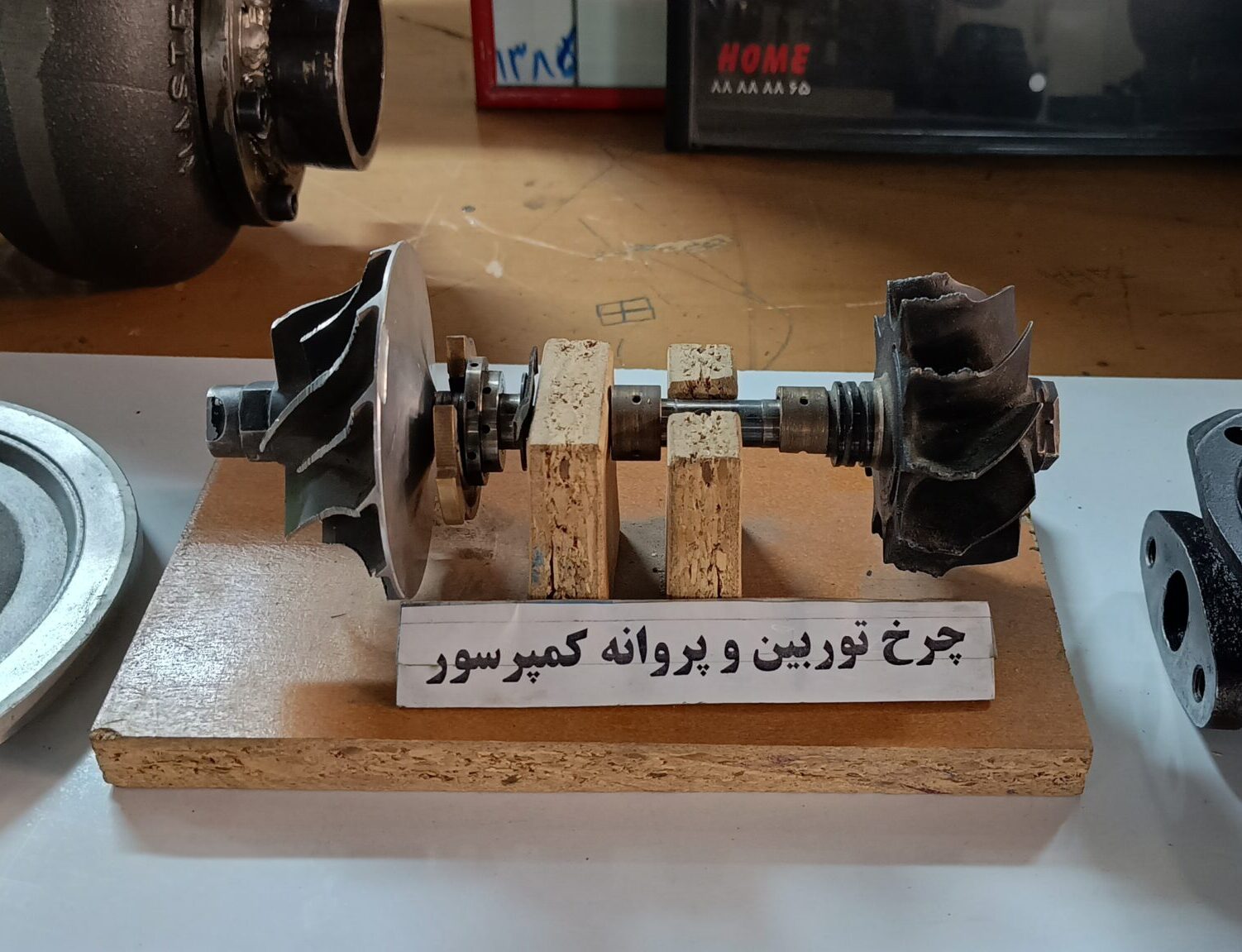

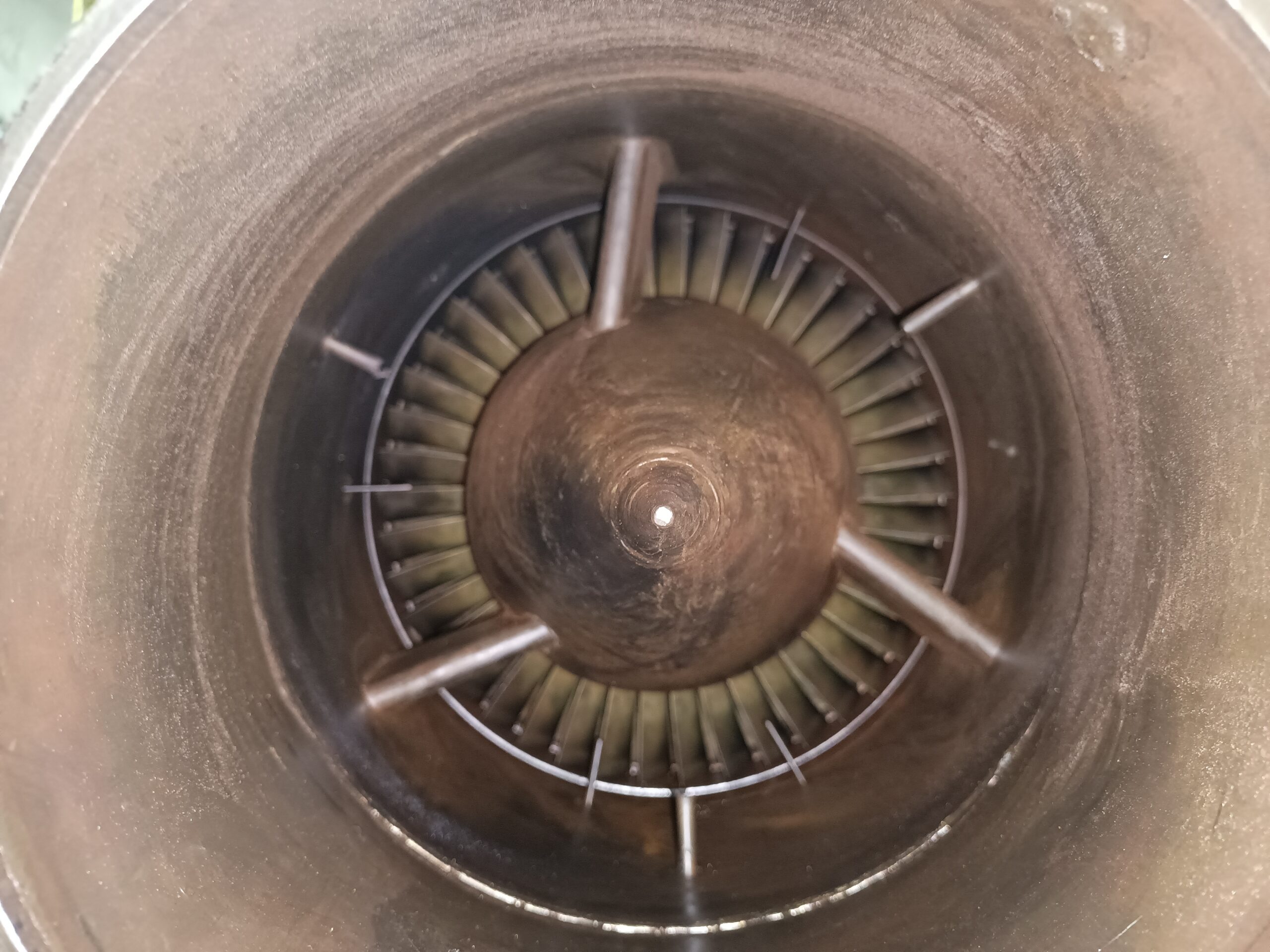

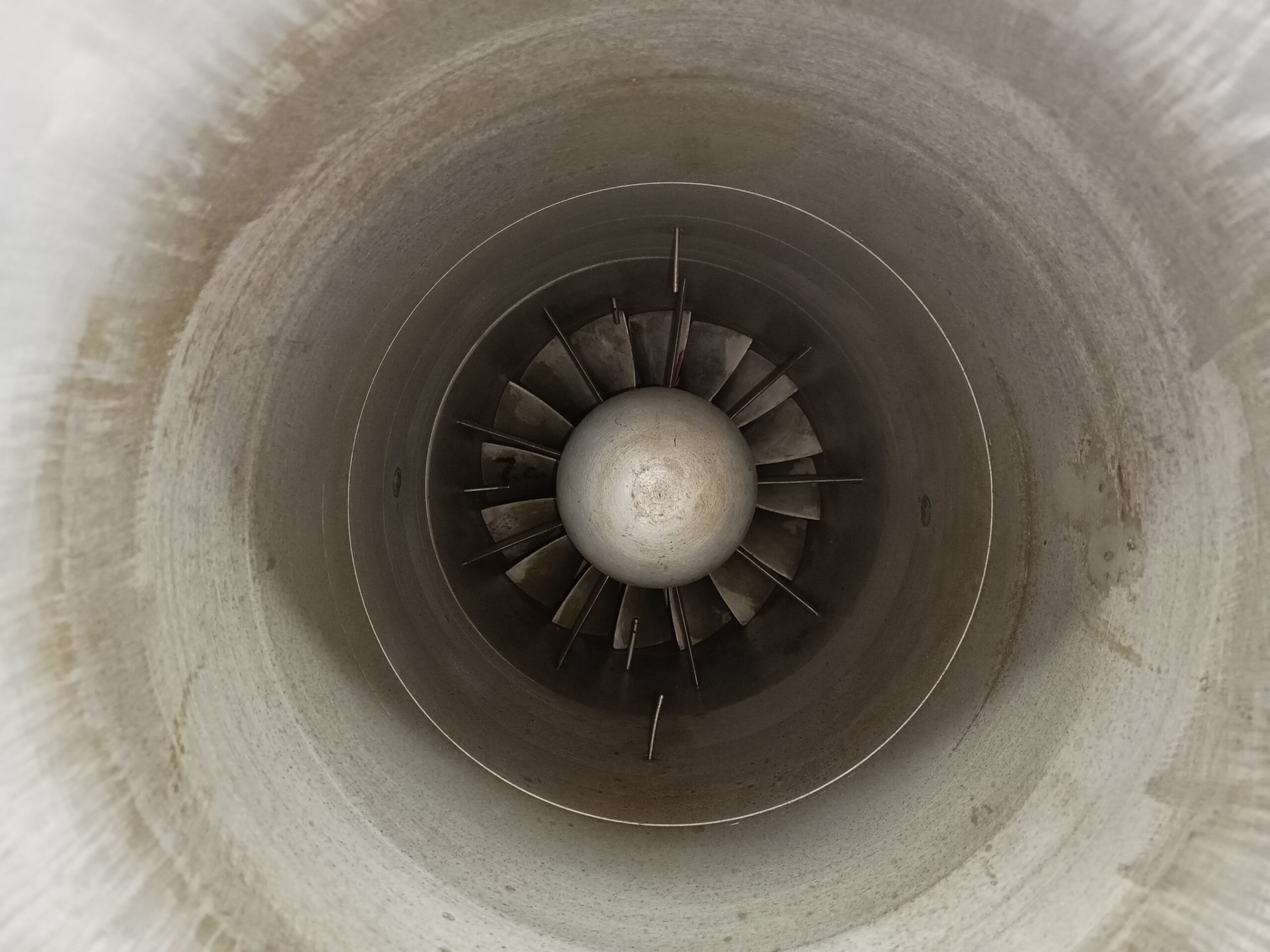

نمونه تصاویر طراحی توربوماشین‌ها
وظیفه اصلی توربین‌ها در سیستم‌های مکانیکی چیست؟
✅ تبدیل انرژی سیال (بخار، گاز یا آب) به انرژی مکانیکی.
چرا زاویه حمله پره‌ها در طراحی توربین مهم است؟
✅ چون زاویه نامناسب می‌تواند باعث شکست توربینی و افت عملکرد آیرودینامیکی شود.
اجزای اصلی دستگاه آزمایش توربوشارژینگ کدامند؟
✅ توربین، کمپرسور، موتور احتراق داخلی (بنزینی یا گازسوز)، سیستم روغن‌کاری، سیستم خنک‌کننده، حسگرهای دقیق و واحد کنترل و ثبت داده‌ها.
پارامترهای کلیدی مورد بررسی در آزمایش توربوشارژینگ چیستند؟
✅ نسبت فشار، راندمان حرارتی و مکانیکی، سرعت چرخش توربوشارژر، دبی جرمی گاز و نسبت دمایی.
چرا استفاده از مواد مقاوم در ساخت قطعات آزمایشگاه توربوشارژ اهمیت دارد؟
✅ به دلیل دمای بالا و فشار زیاد در فرآیند، برای جلوگیری از تخریب اجزا و افزایش طول عمر تجهیزات باید از مواد مقاوم در برابر حرارت و خوردگی استفاده شود.
مزایای استفاده از دستگاه آزمایش توربوشارژینگ چیست؟
✅ افزایش کارایی موتور، کاهش مصرف سوخت، کاهش آلایندگی و امکان آزمایش شرایط بحرانی برای اطمینان از عملکرد پایدار سیستم.
چه توانمندی‌هایی در این آزمایشگاه وجود دارد؟
✅ مطالعه تطبیق توربوشارژر با موتورهای مختلف، انجام مدلسازی و شبیه‌سازی تئوری و تجربی، بررسی آلایندگی و بهبود عملکرد موتورهای بنزینی، دیزلی و گازسوز.
چه پروژه‌هایی در این زمینه انجام شده‌اند؟
✅ بررسی تئوری و تجربی سوپرشارژینگ، کاهش آلایندگی NOx در موتورهای گازسوز توربوشارژری و افزایش توان موتور بنزینی از طریق کنترل دمای هوای ورودی.
چرا پایش لحظه‌ای داده‌ها در مدار تست اهمیت دارد؟
✅ برای ثبت دقیق تغییرات دما، فشار و سرعت در طول آزمایش و تحلیل دقیق عملکرد سیستم تحت شرایط مختلف.
چرا کنترل دقیق شرایط آزمایش ضروری است؟
✅ تا داده‌های به‌دست‌آمده دقیق، قابل اعتماد و قابل تکرار باشند و طراحی سیستم به درستی بهینه شود.
