مدار تست گرم توربوشارژر

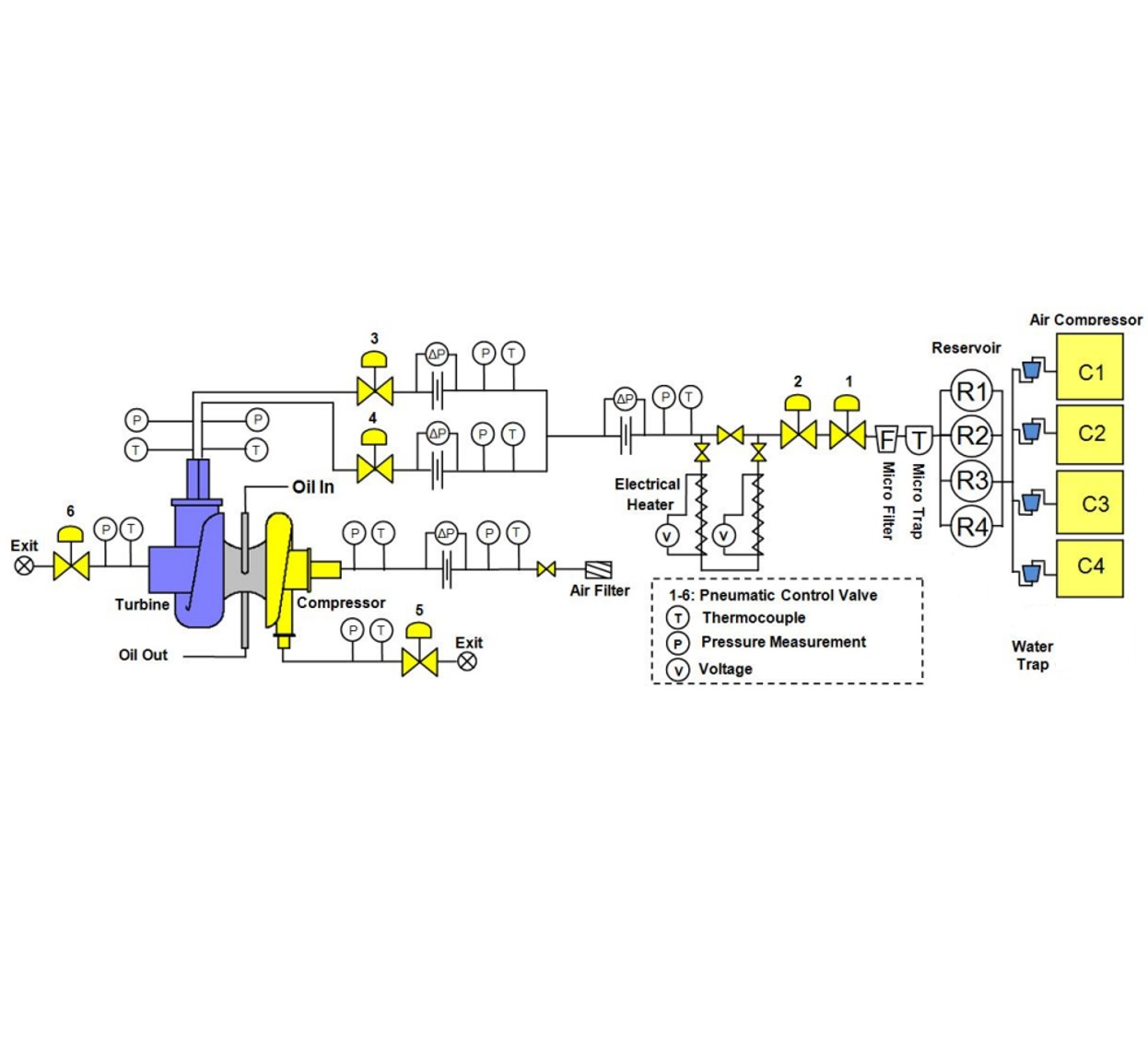

طرحواره کلی مدار تست گرم توربوشارژر
فهرست مطالب
مدار تست گرم توربوشارژر
مقدمه
مدار تست گرم توربوشارژر یک دستگاه مکانیکی است که با استفاده از انرژی گازهای خروجی موتور، هوای فشرده بیشتری را به داخل موتور هدایت می‌کند. این فرآیند منجر به افزایش قدرت و راندمان موتور می‌شود. برای شبیه‌سازی شرایط واقعی، مدار تست توربوشارژر باید قادر باشد موارد زیر را بازتولید کند:
دمای بالا: شبیه‌سازی دماهای بیش از 800 الی 1000 درجه سانتی‌گراد برای عملکرد بهینه.
فشار بالا: تست در فشارهای بالا برای اطمینان از تحمل قطعات.
شرایط دینامیکی: تغییرات سریع در دور موتور و جریان گاز.
ویژگی‌های کلیدی مدار تست گرم توربوشارژر
۱. سیستم کنترل و داده‌برداری
سنسورهای دما: استفاده از انواع ترموکوپل‌ها برای اندازه‌گیری دما.
سنسورهای فشار: سنسورهای فشار با محدوده‌های مناسب برای اندازه‌گیری فشار گاز ورودی و خروجی.
فلومترها: اندازه‌گیری دقیق جریان هوا و گاز.
۲. تامین هوای فشرده
کمپرسور پیچی برای تامین هوای فشرده.
مخازن ذخیره هوای فشرده.
۳. سیستم روغن‌کاری
استفاده از روغن‌های مقاوم در برابر دما.
۴. محفظه احتراق
این بخش جهت گرم‌کردن هوای فشرده ورودی به توربین است.
۵. توربوشارژر تحت آزمایش
این بخش، قلب تست ریگ است که داده‌های عملکردی از آن جمع‌آوری می‌شود.
توانمندی‌های مدار تست گرم توربوشارژر
1. مطالعات تئوري و تجربي بر روي اجزاء انواع توربوچارجرها از نظر مشخصات رفتاری و میدان جریان.
2. آزمایش و داده برداري كامل توربين و كمپرسور با سامانه داده برداری دستی و رايانه اي در آزمون‌های سرد و گرم.
3. استخراج مشخصات رفتاري توربين و كمپرسور از نتایج تجربي در شرايط مختلف كاري به همراه تحليل خطا.
4. انجام مدلسازي‌هاي مختلف توربين و كمپرسور براي پيش بيني رفتار آنها و ارزيابي مدلسازي با نتايج تجربي.
5. طراحی و بهینه‌سازی توربین و کمپرسور توربوچارجر.
نمونه پروژه‌های انجام‌شده
1. بررسی تئوری و تجربی افت ها در توربین گازی جریان شعاعی دو ورودی در شرایط ورودی کامل و جزئی.
2. طراحی و بهینه‌سازي عملکرد محفظه کمپرسور گریز از مرکز و ارزیابی آن با نتایج تجربی.
3. طراحی، بهینه‌سازي و ارزیابی عددي و تجربی پروانه کمپرسور گریز از مرکز تحت قیود هندسی.
4.شناسایي پدیده سرج در کمپرسورهای گریز از مرکز، بررسي عوامل موثر و روش‌های پیشگیری از آن.
کاربردهای مدار تست گرم توربوشارژر
صنایع خودروسازی: تست عملکرد توربوشارژر در خودروهای سواری و تجاری.
صنایع دریایی: بررسی عملکرد توربوشارژرهای مورد استفاده در موتورهای کشتی.
صنایع هوایی: تست توربوشارژرهای موتورهای هوایی.
تحقیقات دانشگاهی: شبیه‌سازی و مطالعه عملکرد توربوشارژرها در شرایط مختلف.
مزایای طراحی حرفه‌ای
1. افزایش دقت در نتایج آزمایش.
2. کاهش هزینه‌ها با استفاده از مواد و طراحی بهینه.
3. امکان تکرارپذیری تست‌ها برای اعتبارسنجی عملکرد توربوشارژر.
منابع خارجی مدار تست گرم توربوشارژر
فهرست مطالب
تصاویر مدار تست گرم توربوشارژر
هدف اصلی مدار تست توربوشارژر گرم چیست؟
✅ شبیه‌سازی شرایط واقعی عملکرد توربوشارژر در دما و فشار بالا و بررسی رفتار دینامیکی آن برای ارزیابی عملکرد، دوام و بهینه‌سازی طراحی.
چه شرایطی در مدار تست توربوشارژر گرم بازتولید می‌شود؟
✅ دمای بالا (۸۰۰ تا ۱۰۰۰ درجه سانتی‌گراد)، فشار بالا و شرایط دینامیکی شامل تغییرات سریع در دور موتور و جریان گاز.
مدار تست توربوشارژر گرم از چه بخش‌های اصلی تشکیل شده است؟
✅ سیستم کنترل و داده‌برداری، تأمین هوای فشرده، سیستم روغن‌کاری، محفظه احتراق و توربوشارژر تحت آزمایش.
چه حسگرهایی در این مدار تست استفاده می‌شوند؟
✅ ترموکوپل‌ها برای دما، سنسورهای فشار برای فشار گاز و فلومترها برای اندازه‌گیری دقیق جریان گاز و هوا.
در سیستم روغن‌کاری چه نکته‌ای اهمیت دارد؟
✅ استفاده از روغن‌های مقاوم در برابر دماهای بالا برای حفظ عملکرد پایدار و جلوگیری از آسیب به اجزای دوار.
چه توانمندی‌های تحقیقاتی در مدار تست توربوشارژر گرم وجود دارد؟
✅ مطالعات تئوری و تجربی روی رفتار اجزا، استخراج مشخصات رفتاری توربین و کمپرسور، مدلسازی‌های دقیق و طراحی و بهینه‌سازی توربوچارجرها.
چه پروژه‌هایی در این آزمایشگاه انجام شده‌اند؟
✅بررسی افت‌ها در توربین گازی جریان شعاعی دو ورودی
✅طراحی و بهینه‌سازی محفظه کمپرسور گریز از مرکز
✅طراحی و ارزیابی پروانه کمپرسور تحت قیود هندسی
✅شناسایی و پیشگیری از پدیده سرج در کمپرسورهای گریز از مرکز.
مدار تست توربوشارژر گرم در چه صنایع و کاربردهایی مورد استفاده قرار می‌گیرد؟
✅ صنایع خودروسازی، صنایع دریایی، صنایع هوایی و تحقیقات دانشگاهی.
مزایای طراحی حرفه‌ای این مدار تست چیست؟
✅ افزایش دقت نتایج آزمایش، کاهش هزینه‌ها به‌واسطه طراحی بهینه، و امکان تکرارپذیری دقیق تست‌ها برای اعتبارسنجی نتایج.
چرا تحلیل نتایج تجربی به همراه تحلیل خطا اهمیت دارد؟
✅ برای افزایش دقت پیش‌بینی رفتار سیستم، شناسایی محدودیت‌های مدلسازی و بهبود مستمر طراحی و عملکرد توربوشارژر.
